一、适用范围：

1.1适用于手提式水基型、干粉型、洁净气体灭火器的爆破和水压多用试验；

1.2适用于规格为1~12kg以及2L~9L手提式灭火器的水压试验、膨胀率、筒体爆破试验以及压力交变试验。

二、符合标准：

2.1符合 GB4351.1-2005《手提式灭火器 第一部分：性能和结构要求》标准要求；

2.2符合GB/T4351.3-2005《第 3 部分：检验细则》标准要求；

2.3符合GA 86-2009《简易式灭火器》标准要求；

2.4符合GB/T15385-2011《气瓶水压爆破试验方法》标准要求；

三、主要特点：

3.1 计算机自动控制，自动采集试验数据， 并全程记录试验数据，界面操作灵活，自动生成完善的格式化报告，压力控制精确，试验采用美国NI公司设备专用开发软件LabView，传感器具有标定界面， PLC 执行控制，使爆破、水压试验实现高效自动化；工作稳定，配件齐全。

3.2 水压试验箱操作平台前开门结构，方便其他灭火器安装在操作工位上，操作方便，采用透明的防护罩+不锈钢防护烤漆板，试验过程一目了然；配套不锈钢拉丝操作台经久实用，美观大方。

3.3 连接方式：采用高压软连接+快速连接头方式进行连接。

3.4 升压系统：为自动升压控制,可进行人工操作，同时进行多个产品的测试。耐压测试台均有两个测试接口，每个测试接口均有工位控制阀。材质为不锈钢防护孔板外加有机玻璃。

3.5采用铜和不锈钢等防腐蚀、防锈材质的系统气管路配件。

3.6安全措施：

3.6.1 高压系统采用双保险防范措施，即压力变送器控制水压，电接点压力表控制最高水压；

3.6.2 爆破操作台采用优质钢板制作，表面静电烤漆处理，保障了人员的安全性，试验有可能着水的部分由不锈钢制作，表面喷塑保护；

3.7 核心部件采用高压泵（德国 Vano 瓦诺）国际知名品牌，确保其耐用性；

3.8 整体设计合理，维修保养方便快捷。自动恒压，轻微渗漏自动补充恒定压力。高压管路超数倍制作，经久耐用。

四、主要技术参数：

4.1压力调控范围：0-26Mpa；

4.2高压泵压力：0~28Mpa。

4.3高压出水量：16L/min；

4.4压力传感方式：电流变送器方式；传感精度 0.25%F.S,分辨率：0.1Mpa。

4.5稳压装置耐压：30Mpa；

4.6压力采集间隔：＜100ms；

4.7变频器调频范围：0-50Hz；

4.8 耐压控制工位数量：耐压操作台两个试验接口；在整个密封并可观察的空间内进行；

4.9爆破试验工位：适用于12kg以内的灭火器试验样品一个工位试验；

4.10试验介质：室温水（循环使用，带过滤装置），水温不低于 5℃；

4.11电源：AC380V,功率：7.5KW；

4.12主机体积尺寸（仅作参考）：长 1950x 宽  850mmx 高 1300mm 重量：约330Kg；

4.13爆破试验箱尺寸（仅作参考）：长 1200x 宽 800mmx 高 1300mm 重量:约170Kg；

4.14试件类型：简易式灭火器、手提式灭火器；

4.15电脑：1台, 软件：一套。

4.16试样容器膨胀率：采用精密天平，测量精度为0.5g/15kg；

五、仪器结构

5.1仪器组成：由水压试验部分、爆破试验部分、计算机操作控制部分组成；

5.2计算机控制部分：

5.2.1系统为自动升压控制,也可进行人工操作。水压试验箱有两个测试接口，每个测试接口均有工位控制阀。系统可以同时进行多个产品的测试，箱体分别为前上开门可视耐压操作台；

5.2.2安全措施：高压系统采用双保险防范措施，即压力变送器控制水压，电接点压力表控制最高水压。一方面如有失效，另一方面也可保证试验人员和设备的安全。高压管路超数倍耐压能力制作，经久耐用；

5.2.3 整体设计合理，维修保养方便快捷；

5.2.4 试验压力控制精确高，稳压压力误差远优于国家标准。

5.2.4 材质：采用优质钢板制作，表面静电烤漆处理，经久实用，美观大方。

5.2.5 试验由计算机自动控制，全程自动记录试验数据，试验结束后可按要求点击生成 Excel报表，实现高效自动化；控制软件采用美国NI公司精密仪器设备专用开发软件LabView，界面操作灵活，传感器具有标定界面，采用 PLC 执行控制，性能稳定。

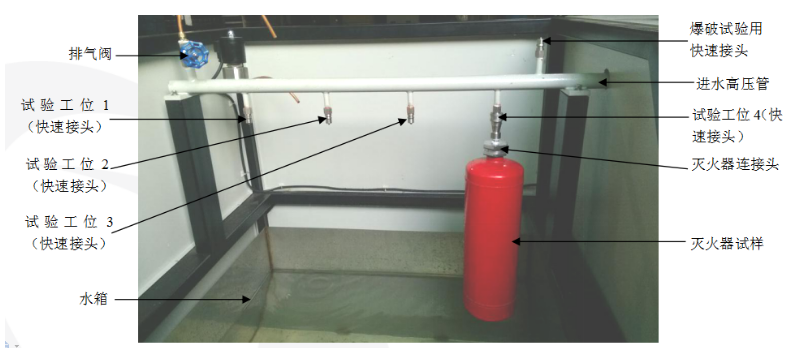

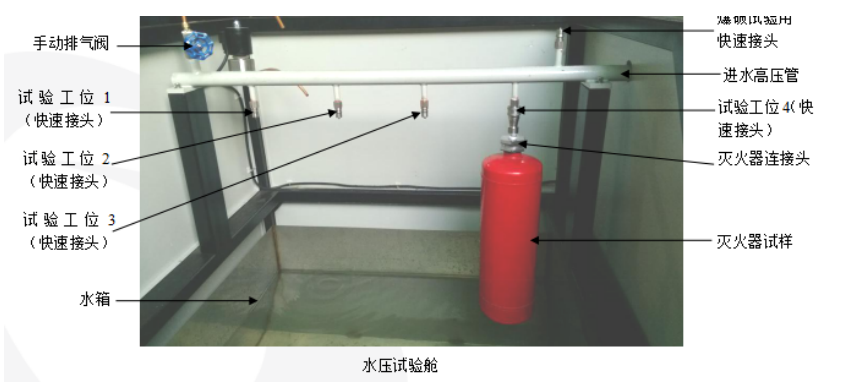

六、水压试验部分：

6.1系统为自动升压控制,也可进行人工操作。耐压测试台有两个测试接口，每个测试接口均有工位控制阀。系统可以同时进行多个产品的测试。箱体分别为前上开门可视耐压操作台；接口采用台湾亚德克高压快速接口。材质为不锈钢。

6.2试验类型：灭火器筒体与器头可分别进行试验。连接零件与连接部位可经受30MPa 以上的水压试验。

6.3 水管：采用高压软管，最高耐压 35MPa；

6.4 液压部分：通过变频器+计算机+PLC调节升压速率和控制精度；

6.5 打压装置：采用德国 Vano 瓦诺的高压泵以及稳压灌，试验压力稳定性非常高；

6.6 储水装置：采用 SUS304 不锈钢制成。在试验后水经过过滤网过滤后达到循环利用，避免浪费；

6.7 试验用压力指示仪精度高于 1.6 级。

6.8 过滤装置：试验后回收到储水装置的水经过过滤后再循环利用。

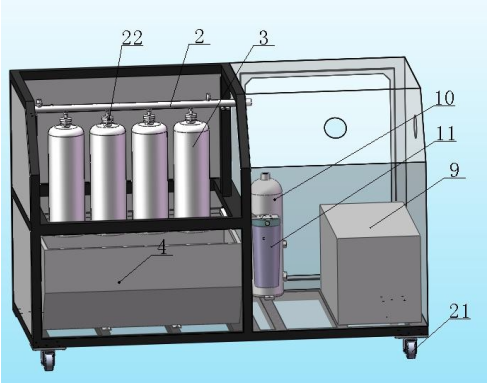

1.压力试验管    3.样品（灭火器筒体）   4.集水槽    9.意大利高压泵

10.储压罐     11.过滤器     21.调平脚轮      22.快速装夹头

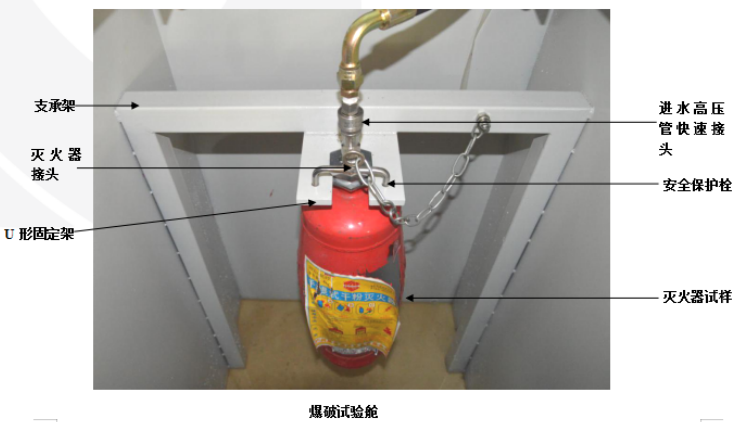

七、爆破试验部分：

7.1 试验工位：适用于12kg以内的灭火器试验样品一个工位试验；

7.2 试验类型：灭火器筒体与器头可分别进行试验。连接零件与连接部位可经受25MPa 以内的水压爆破试验。

7.3 水管：最高耐压 35MPa，采用高压软管。

7.4 由水压试验部分、计算机操作控制部分与前面共用；

7.5爆破试验箱尺寸（仅作参考）：长 1200x 宽 800mmx 高 1300mm 重量:约75Kg；；

7.6材质：整部分采用钢材加工成型，经静电高温烤漆制成。

7.7爆破安全防护：在爆破试验箱外围另加防护框架，以确保人身安全。

7.8二氧化碳气瓶爆破采用挖坑爆破，坑2米深、直径1.2米。由需方负责挖坑。
